工字钢H型钢区别,怎么认清H型钢,工字钢
作者:lanzhou           时间:2019-08-10 12:23:29

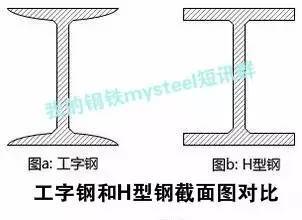

常有人问到工字钢与H型钢形状相似,他们到底有啥区别呢?很多人都不能详解。这里为大家做一个详尽的解答:很多人认为工字钢是国内的叫法,H型钢是国外的叫法,其实这个认知是错误的。H型钢和工字钢从形状上来说是不一样的,见下图:

工字钢

工字钢如名所示,是一种“工”字形截面型钢,上下翼缘内表面有倾斜度,一般为1:6,使得翼缘外薄而内厚,因此造成工字钢在两个主平面的截面特性相差巨大,在应用中难以发挥刚才的强度特性。虽然工字钢市场上上也出现了加厚工字钢,但工字钢的结构已经决定了其抗扭性能短板。

H型钢

H型钢是当今钢结构建筑中应用广泛的型材,它与工字钢相比有很多区别。首先是翼缘,其次翼缘内表面没有倾斜度,上下表面平行。H型钢的截面特性要明显优于 传统的工字钢、槽钢和角钢。

H型钢,是一种截面面积分配更加优化、强重比更加合理的经济断面高效型材,因其断面与英文字母“H”相同而得名。H型钢的两条 外边内侧没有斜度,是平直的。这使得H型钢的焊接拼接比工字钢操作简单,单位重量的力学性能更好,可以节省大量的材料和施工时间。

工字钢截面受直压力好,耐拉,但是截面尺寸因翼板太窄,不能抗扭。H钢则反之,两者各有优劣。

H型钢与工字钢的区别和用途说明

工字型钢不论是普通型还是轻型的,由于截面尺寸均相对较高、较窄,故对截面两个主袖的惯性矩相差较大,因此,一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用,这就使其在应用范围上有着很大的局限。

❷ H型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等),由于截面形状合理,它们能使钢材更高地发挥效能,提高承裁能力。不同于普通工字型的是H型钢的翼缘进行了加宽,且内、外表面通常是平行的,这样可便于用高强度螺栓和其他构件连接。其尺寸构成合理系列,型号齐全,便于设计选用。(除了吊车梁用工字型钢)

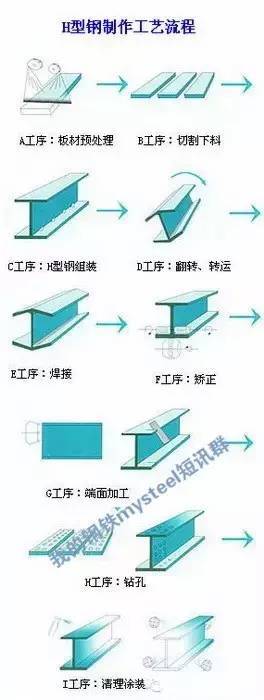

H型钢的翼缘都是等厚度的,有轧制截面,也有由3块板焊接组成的组合截面。工字钢都是轧制截面,由于生产工艺差,翼缘内边有1:10坡度。H型钢的轧制不同于普通工字钢仅用一套水平轧辊,由于其翼缘较宽且无斜度(或斜度很小),故须增设一组立式轧辊同时进行辊轧,因此,其轧制工艺和设备都比普通轧机复杂。国内可生产的最大轧制h型钢高度为800mm,超过了只能是焊接组合截面。

❹ 我国热轧H型钢国标(GB/T11263-1998)将H型钢分为窄翼缘、宽翼缘和钢桩三类,其代号分别为hz、hk和hu。窄翼缘H型钢适用于梁或压弯构件,而宽翼缘H型钢和H型钢桩则适用于轴心受压构件或压弯构件。工字钢与H型钢相比,等重量前提下,w、 ix、 iy都不如H型钢。

工字钢的边长小,高度大,只能承受单方向的力。

H型钢槽深,厚度大,可以承受两个方向的力。

随着钢结构建筑的发展需要,只有工字钢是不行的,就是加厚工字钢,用于承重柱容易失稳。

➇ 工字钢只能用于横梁,而H型钢才能用于结构的承重柱。

H型钢是一种断面力学性能较工字钢优良的经济型断面钢材,因其断面的形状与英文字母“H”相同而得名。热轧H型钢的翼缘比工字钢宽、侧向刚度大、抗弯能力强。同等规格下H型钢理重较工字钢轻。

工字钢翼缘是变戴面靠腹板部厚,外部薄; H型钢的翼缘是等戴面

HW HM HN H是H型钢的通称,H型钢是焊制; HW HM HN是热轧

HW 是H型钢高度和翼缘宽度基本相等;主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱;在钢结构中主要用于柱。

HM是H型钢高度和翼缘宽度比例大致为1.33~~1.75;主要在钢结构中:用做钢框架柱,在承受动力荷载的框架结构中用做框架梁;例如:设备平台。

⑭ HN 是H型钢高度和翼缘宽度比例大于等于2;主要用于梁;工字钢的用途相当于HN型钢。
